क्षैतिज मशीनिंग केंद्र NHM -500 e

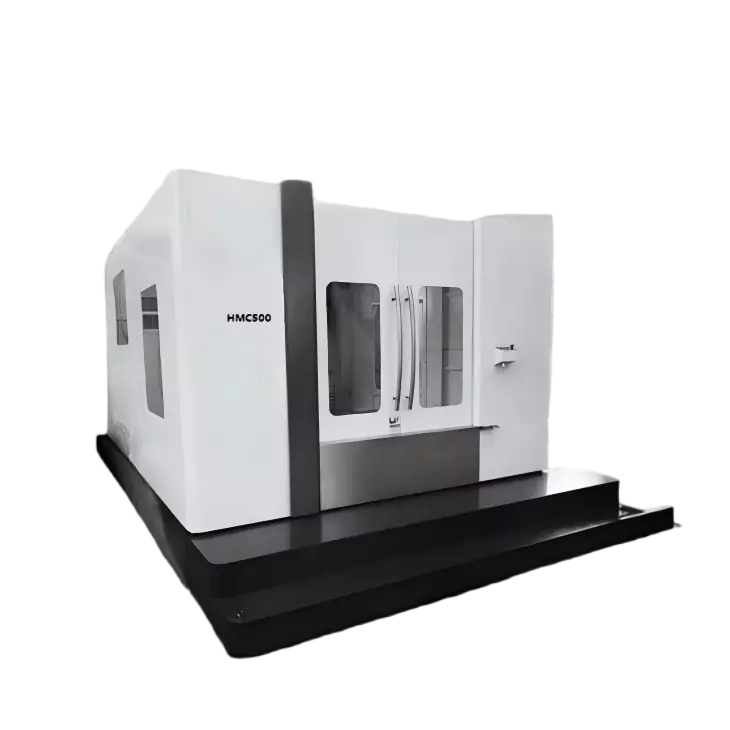

*केवल संदर्भ के लिए छवि, विकल्प . हो सकता है
क्षैतिज मशीनिंग सेंटर एक बहु-कार्यात्मक मशीन टूल है, का उपयोग व्यापक रूप से विनिर्माण उद्योग के प्रसंस्करण क्षेत्र में किया जाता है . यह इसकी उच्च दक्षता के लिए प्रसिद्ध है और सटीक का उपयोग विभिन्न उत्पादों के उत्पादन में किया जा सकता है . ress प्रसंस्करण के लिए एक बहुत ही उपयोगी है। कम किया गया .} इस तरह की मशीन टूल मुख्य शाफ्ट . के क्षैतिज लेआउट के साथ एक तंत्र के माध्यम से मिलिंग कर रही है। स्पिंडल की क्षैतिज व्यवस्था उपकरण को वर्कपीस के किनारे के किनारे आगे और पीछे ले जाने की अनुमति देती है, {5} {5} {5} {5} {5} {
क्षैतिज मशीनिंग सेंटर आमतौर पर मशीन, नियंत्रक, टूल लाइब्रेरी और ड्राइव डिवाइस और अन्य भागों से बना होता है, , , , , X एक्सिस, y एक्सिस और जेड एक्सिस, , , . के सटीक कटिंग को प्राप्त करने के लिए, , टूल, एक कार्य प्रक्रिया में कई मशीनिंग कार्यों को पूरा करने के लिए .
मानक विशेषताएं
● Fanuc -0 I-MF CNC नियंत्रण
● 24 पॉकेट आर्म एटीसी
● 20, 000 RPM HSK A63 स्पिंडल
● 22/26.4kW स्पिंडल मोटर
● स्पिंडल एयर पर्ज
● 10.4 "एलसीडी कलर डिस्प्ले
● पूर्ण संलग्नक
● स्वचालित स्नेहन
● बाढ़ शीतलक
● 36/36/36 मीटर/मिनट रैपिड ट्रैवर्स दर
● काम प्रकाश
● कठोर दोहन
● तीन रंग अलार्म दीपक
Nhm -500 e मानक मशीन विनिर्देश
|
ट्रेवल्स |
||
|
एक्स अक्ष (टेबल लेफ्ट और राइट मूव) |
मिमी |
800 |
|
Y अक्ष (स्पिंडल बॉक्स ऊपर और नीचे ले जाता है) |
मिमी |
500 |
|
Z अक्ष (स्तंभ आगे और पीछे चलें) |
मिमी |
620 |
|
तालिका की सतह पर स्पिंडल |
मिमी |
130-630 मिमी |
|
टेबल सेंटर से स्पिंडल सतह |
मिमी |
90-710 मिमी |
|
सीएनसी रोटरी टेबल |
||
|
तालिका आकार |
मिमी |
500x500 |
|
अधिकतम तालिका भार |
किलोभास |
800 |
|
अधिकतम रोटरी गति |
आरपीएम |
15 |
|
न्यूनतम सूचकांक डिग्री |
डिग्री |
0.001 |
|
स्पिंडल विनिर्देश |
||
|
स्पिंडल उपकरण धारक |
HSK A63 |
|
|
अधिकतम धुरी गति |
आरपीएम |
20,000 |
|
स्पिंडल प्रकार |
विद्युतीय |
|
|
स्पिंडल मोटर प्रकार |
इमदो मोटर |
|
|
30 30 मिनट कम काम करने की शक्ति |
किलोवाट |
26.4 |
|
निरंतर कटिंग शक्ति |
किलोवाट |
22 |
|
कुल्हाड़ी प्रदर्शन |
||
|
कुल्हाड़ी की संख्या |
3 कुल्हाड़ी: x/y/z |
|
|
रैपिड स्पीड x/y/z |
एम/मिनट |
36 /36/ 36 |
|
मोटर प्रकार |
एसी डिजिटल सर्वो |
|
|
गाइड प्रकार |
रैखिक रास्ता |
|
|
एटीसी प्रणाली |
||
|
एटीसी प्रकार |
आर्म एटीसी |
|
|
पॉकेट नंबर |
24 |
|
|
अधिकतम उपकरण व्यास |
मिमी |
75 (कोई आसन्न उपकरण 125 नहीं) |
|
अधिकतम उपकरण लंबाई |
मिमी |
300 |
|
अधिकतम उपकरण भार |
किलोभास |
7 |
|
एटीसी समय |
s |
3 |
|
शुद्धता |
||
|
स्थिति सटीकता x/y/z (iso 230-2) |
मिमी |
0.008 |
|
स्थिति सटीकता b (iso 230-2) |
″ |
±10 |
|
सटीकता x/y/z (iso 230-2) दोहराएं |
मिमी |
0.004 |
|
दोहराएं सटीकता B (ISO 230-2) |
″ |
5 |
|
संकल्प x/y/z |
मिमी |
0.001 |
|
सटीकता 20c+/-2 c पर ठीक से नियंत्रित वातावरण तापमान में उद्धृत की जाती है, आर्द्रता 50%से अधिक नहीं, शक्ति+/-5%,, फाउंडेशन 300 मिमी मिनट ., यूनी-दिशात्मक पीओएस . से अलग हो जाए। सटीकता vmc के रूप में उद्धृत की जाती है, लेजर टेस्ट के साथ ग्राहक आवेदन नहीं . |
||
|
मिश्रित |
||
|
फ्लोर स्पेस (चिप कन्वेयर और एक्सेसरीज़ आदि शामिल नहीं) |
मिमी |
3,080 x 3,050 |
|
मशीन वजन |
किलोभास |
6500 |
|
शक्ति |
केवीए |
45 |
|
वाल्ट |
रुकना |
3ø 380 - 50 हर्ट्ज |
|
दबाव हवा |
छड़ |
5-7 |
|
दबाव हवा का प्रवाह |
एल/मिनट |
300 |
■ के साथ सभी आइटम विकल्प द्वारा अपडेट किए जा सकते हैं
निर्माण

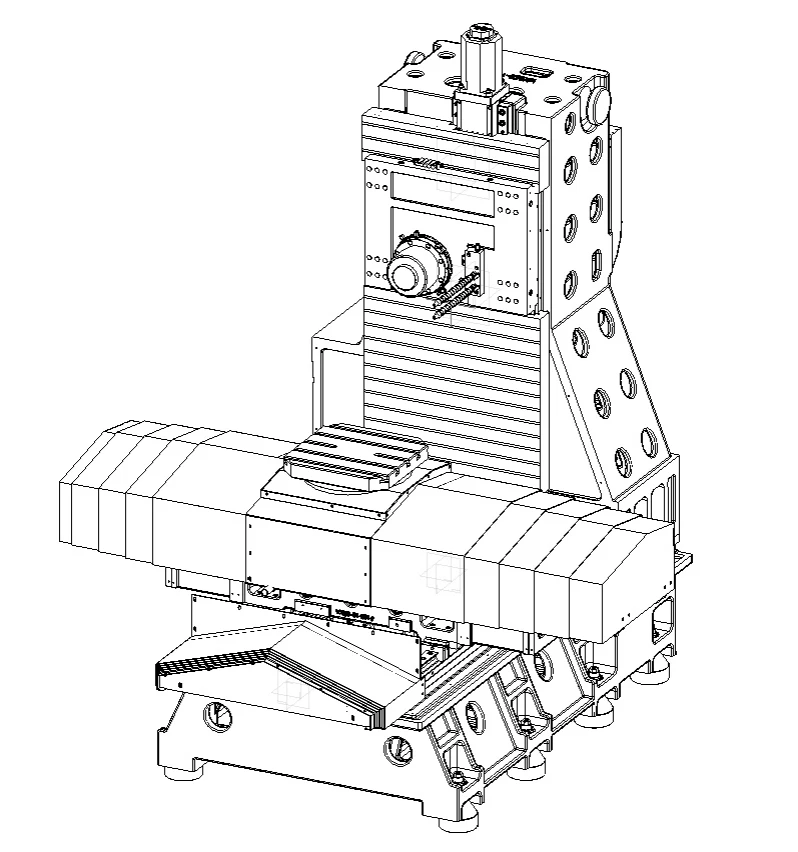

*क्रॉस स्लाइड संरचना के साथ क्षैतिज मशीनिंग केंद्र
मशीन टूल का एक्स/जेड अक्ष टर्नटेबल के आंदोलन के लिए एक क्रॉस स्लाइड संरचना है, और वाई एक्सिस स्पिंडल बॉक्स के लिए कॉलम गाइड रेल . के साथ ऊपर और नीचे जाने के लिए है। मशीन टूल में एक सरल संरचना और उच्च लागत-प्रभावशीलता . है।
* गाइडवे:
X/y/z अक्ष हैवी-ड्यूटी रैखिक गाइडवे के साथ मानक हैं . गाइड के तरीकों को व्यापक रूप से टेबल पिच और विरूपण को खत्म करने के लिए फैलाया जाता है .
* 500 मिमी व्यास CNC रोटरी टेबल असेंबली:
सीएनसी रोटरी टेबल असेंबली में शामिल हैं: 500 मिमी व्यास सीएनसी रोटरी टेबल,
मिन . सूचकांक डिग्री: 0.001 डिग्री,
टेबल के टी स्लॉट्स: 18H7,
वर्कपीस क्षमता: 800 किग्रा
Nhm -500 e स्पिंडल पावर-टोर्क चार्ट
